Монтаж декинга ДПК.

Более того, сложилась парадоксальная ситуация, являясь производителем деревянных беседок, террас и павильонов, я ежегодно был вынужден отказаться от десятка интересных заказов, видя противоречия между конструктивом и эстетикой того, что рисовал мой архитектор и официальными инструкциями по монтажу ДПК доски.
Основной акцент уделён инструкции немецкой фирмы Werzalit, размещённой на их официальном русскоязычном сайте ещё в 2011 г.
Несмотря на, относительно, идентичные свойства ДПК различных производителей (по расширению ДПК материалов при увеличении температуры воздуха), их инструкции по монтажу существенно отличаются и в некоторых моментах откровенно противоречат друг другу.

Данная информация предназначена, в первую очередь, для монтажников и прорабов.

Кроме того, этот материал будет отправлен основным производителям декинга, представленных на рынке России и РБ, с целью дать комментарии обнаруженным "не состыковкам".

Наиболее интересные комментарии будут размещены внизу статьи.

Разумеется, если вы уже выбрали для себя декинг определённого производителя, вам нужно следовать всем пунктам его официальной инструкции по монтажу.
Иначе, вы лишаетесь гарантийных обязательств на приобретённый товар.

Монтаж основания под декинг ДПК.

Почти все производители, прописывают необходимость монтажа основания так называемым плавающим методом. Сам метод давно уже известен нашим строителям, в первую очередь, по монтажу ламината. В теории всё ясно и понятно.

Материал имеет значительные термические расширения во всех направлениях, следовательно, его нельзя "жёстко" крепить к основанию пола, и необходимо оставлять зазоры вокруг всех неподвижных ограничителей.

С ламинатом всё просто, с полимерным декингом, дело обстоит сложнее.

Простой ситуация остаётся лишь при условии монтажа прямоугольного пола террасы на бетонное основание, имеющее уклон 1,5-2 градуса.
Как только появляются лестничные пролёты, углы стен, отличные от 90 градусов, столбы, ограждения, радиусные элементы - начинаются усложнения, разрешить которые разные производители предлагают различными, иногда противоречащими друг другу, методами.
Доска крепится к ДПК лагам (у фирмы Werzalit они называются опорными ригелями) специальными клипсами и саморезами.

А сами лаги должны иметь возможность перемещаться в плоскости.

Как это достигается:

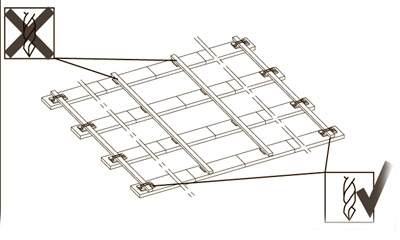

Фирма Werzalit.

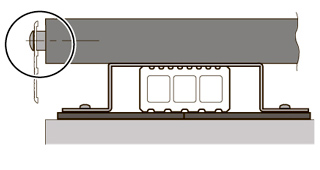

В комплекте идут резиновые прокладки, которые подкладываются под все опорные ригели.

При этом все центральные ригели ни как не крепятся к основанию.
А все крайние ригели крепятся к основанию при помощи монтажных скоб.
Ширина охвата скобы больше ширины ригеля, что и позволяет последнему смещаться в поперечном направлении.

Есть в инструкции и объяснения необходимости этих фиксаций:

"Вследствие различных атмосферных воздействий (например, профиль снизу влажный, сверху - сухой, сильные колебания температур и т.д.) возможно вспучивание профилей в торцевой зоне".

Мои комментарии:

В этом моменте, не вижу основания не доверять рекомендациям фирмы Werzalit по поводу возможности вспучивание досок в торцевой зоне и методу устронения этого явления.
Действительно, при попадании на поверхность интенсивных солнечных лучей, разница температур на верхней поверхности декинга и на основании, может превысить 15-20 градусов.
Как следствие - разница термического расширения доски сверху и снизу.

И, разумеется, выкручивание.

Удивляет другое.

Рекомендации по монтажу подавляющего числа других производителей террасных досок, напрочь, игнорируют этот момент.

Например, во многих инструкциях прописаны рекомендации фиксировать все лаги исключительно в одной или двух точках в центре площадки.

Возвращаемся к инструкциям Фирмы Werzalit.

• Монтажными скобами закрепляют все ригели, расположенные со всех торцов террасных досок.
• Ригели на разделительных участках террасного настила, тоже фиксируются скобами.

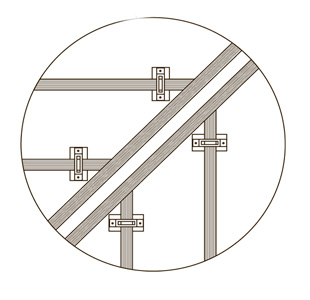

• При наличии скошенных стыков, ригели фиксируются только на концах.
• Сами скобы крепятся к бетонному основанию не на прямую, а через резиновую опору (что позволяет ригелю смещаться в продольном направлении).

Этот момент, в сочетании с горизонтальными размерами скобы и ригеля, позволяет самому ригелю беспрепятственно смещаться в горизонтальной плоскости.
Что и компенсирует термические изменения размеров ДПК материалов.
При состыковке ригелей по длине, а также при примыкании к стене или иному неподвижному ограничителю, необходимо оставлять зазор 20 мм.
В этом плане в инструкции Werzalit всё понятно, логично и никаких противоречий не наблюдается.

Что нельзя написать про инструкции других фирм.

Интервалы монтажа лаг (ригелей).

У Werzalit указан допустимый шаг 600 мм по осям ригелей.

А при укладке 60 и 45 градусов - 520 мм и 420 мм соответственно.
Этот момент меня даже удивил, потому что подавляющая часть производителей указывает максимальный шаг 400 мм.
Ещё раз обращаю ваше внимание на необходимость подкладывать резиновые подушки под ригель при бетонном основании.
В данном случае Werzalit допускает шаг до 400 мм.

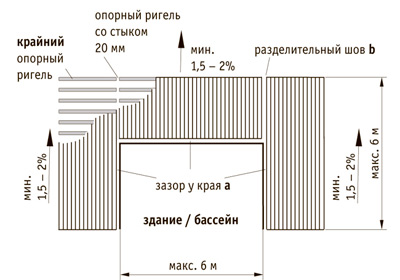

Зазоры между настилом и всеми неподвижными ограничителями.

Часть производителей дают чёткие привязки всех термических зазоров к температуре в момент монтажа настила и предельно возможной в данной местности.
Исходя из физико-механических свойств ДПК материалов, это, я думаю, самая правильная позиция.

В данном случае фирма Werzalit существенно упростила инструкцию. Указан минимальный зазор 20 мм без привязки к температуре в момент монтажа и предельно возможной.

Регламентируется зазор 20 мм по длине и ширине декинг-настила при длине и ширине самого щита до 6 м соответственно.
При больших размерах щита, прописывается: или делать продольные зазоры между досками 10 мм, или оставлять единую разделительную линию.
Интересно, другие производители рекомендуют набирать доски в шахматном порядке (со смещение, обычно на 1/3 или 1/2 длины доски).

Werzalit не рекомендует такой метод.
По поводу зазора при соединении в ус и на разделительном стыке щитов, Werzalit прописывает 55 мм, ни как, не связывая его с температурой при монтаже настила.

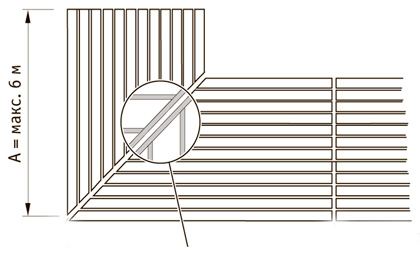

Монтаж декинга в ус.

В этом моменте инструкции Werzalit кардинально отличаются от инструкций других производителей.

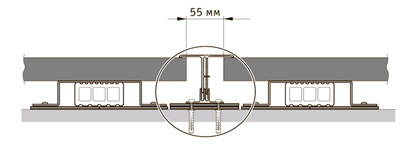

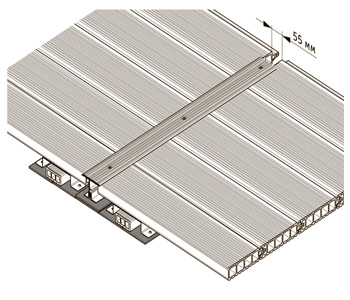

• В-первых, шов целых 55 мм (смотрим вышерасположенную картинку).
• Во-вторых, плавающее основание ригелей здесь имеет фиксацию к основанию на конце каждого ригеля.
• В-третьих, соединение в ус закрывается 2-секционным алюминиевым профилем.
• В-четвёртых, если длина щита больше 6 м, необходимо делать разделительный шов.

Теперь цитата из инструкции Werzalit:

"Соединения в ус должны закрываться 2-секционным алюминиевым профилем перекрытия, так как при профилях различной длины получают различные расширения, и край расширения в ус тем самым имеет разную форму (зубчатую)".

Позволю прокомментировать эту цитату:

• Предположим, вы монтируете террасу с соединением в ус и оставляете рекомендованный Werzalit равномерный шов 55 мм, но не закрываете его алюминиевым профилем.
• Предположим, максимальная длина и ширина каждого из щитов 6 и 4 м соответственно (самая длинная доска - 6 м, самая короткая - 2 м).
• При увеличении температуры окружающей среды на 25-30 градусов (например, монтировали при 5, стало 30-35), разница шва на стыке самых длинных досок, и стыке самых коротких, может разница на 20-30 мм.

И если это так, то все инструкции по монтажу почти всех производителей, кроме Werzalit, не жизнеспособны.

Пояснения:

Разница в ширине шва на 20-30 мм, взята более чем приблизительно, исходя из расчётов изменения размеров ДПК декингов других производителей.
На сайте Werzalit такие расчёты вообще не приводятся.

Но сути, это не меняет.

Логика рассуждений здесь, насколько я понимаю, такова:

Даже если разница в ширине шва будет 10 мм - ни о какой эстетике открытого шва соединения в ус, не может быть речи.

Если при монтаже ДПК декинга в ус, действительно, необходимо оставлять шов 55 мм - инструкции почти всех других производителей приведут к деформации декинга в первое же жаркое лето.
Или Werzalit в данном случае прописал двойную, а то и тройную, не обоснованную перестраховку.

Внешняя отделка торцов настила.

Этот момент решён у Werzalit более продуманно, чем у конкурентов.
В комплекте поставки присутствует 2-секционный кромочный покрывающий алюминиевый профиль.

• Нижний профиль крепится к бетонному основанию с шагом 50 см.
• Верхний профиль вставляется в соответствующий паз и привинчивается шурупами из комплекта Werzalit к нижнему профилю после монтажа террасного настила.

Обратите внимание:

• Под нижний профиль, в каждом месте крепежа к основанию, прокладывается по 2 резиновые прокладки.
• 2-секционный кромочный профиль монтируется с компенсационным зазором к торцу настила (до 35 см, смотрите рисунок).

Мои комментарии:

2-секционный кромочный профиль Werzalit решает множество проблем и по эстетике конструкции, и по простоте монтажа, и по расширению ДПК материала.
Ещё один плюс в технологии Werzalit.
Единственное, он отлично "работает" при монтаже террасы к бетонному основанию.
Если присутствует свайный, или столбчатый фундамент, его присутствие не так однозначно необходимо.
Всё равно нужно "облагораживать" широкий торец конструкции.

Заделка разделительных швов и соединений в ус.

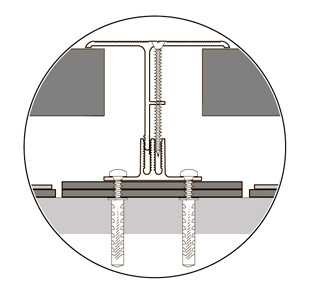

Для данных целей в комплекте Werzalit есть 2-секционный алюминиевый профиль перекрытия.

• Нижний профиль крепится к бетонному основанию.
• Сам профиль должен располагаться строго по центру шва.
• Под профиль прокладываются 2 ряд резиновых прокладок с шагом 50 мм.
• Крепёж к основанию осуществляют в шахматном порядке относительно центральной линии.
• Верхний профиль вставляется в соответствующий паз и привинчивается шурупами из комплекта Werzalit к нижнему профилю после монтажа террасного настила.

Мои комментарии:

2-секционный профиль перекрытия Werzalit прост в монтаже, эстетичен, решает все проблемы по термическому расширению ДПК материалов.
Ещё один плюс в технологии Werzalit.

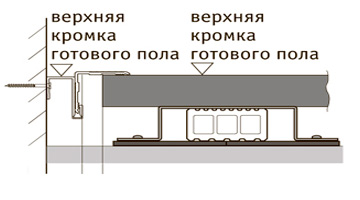

Примыкание к стене ДПК пола.

Этот момент у фирмы Werzalit тоже лучше продуман, чем у конкурентов.

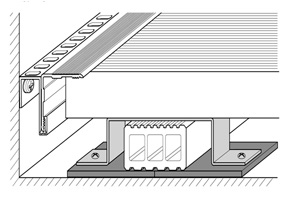

2-секционный пристеночный профиль Werzalit.

• К стене крепится пристеночный профиль с верхней перфорированной поверхностью.
• Его верхняя грань должна находится в одной плоскости с поверхностью ДПК пола.
• Пристеночный профиль просто защёлкивается по принципу "замок молния" после монтажа всего настила.
• Необходимо соблюдать компенсационный зазор (максимальный зазор - 30 мм).

Комментарии:

Ещё одно существенное преимущество Werzalit.

Помимо существенной эстетической составляющей, грамотно решена проблема вентиляции пространства под полом, вопрос стока дождевых вод и таяния снега, снят вопрос по расширению ДПК материалов.

Единственное, не прописано, почему указан максимальный зазор - 30 мм.

Как я понимаю, это просто максимальный допустимый зазор при использовании 2-секционного пристеночного профиля Werzalit.
При ширине досок до 6 м и расположении их перпендикулярно плоскости стены, зазор должен составлять 20 мм (мои домыслы к инструкции Werzalit).

При угле 30 градусов между направлением декинга и стеной, зазор может достигать 30 мм (мои домыслы к инструкции Werzalit).

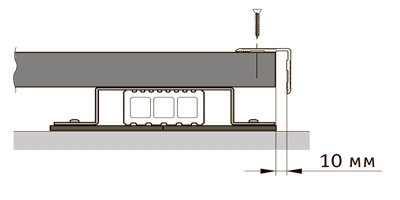

Внешняя отделка торцов настила алюминиевым уголком.

Такой вариант декорирования торцов в Werzalit тоже предусмотрен.
В данном случае используется простой уголок 47мм/47 мм.
Единственное преимущество Werzalit, то, что в комплект входят шурупы из нержавеющей стали 3,5мм/35 мм Werzalit.

• На продольном стыке и стыке в ус указывают компенсационный зазор минимум 5 мм.
• Между торцом пастила и уголком необходимо оставлять зазор 10 мм.
• Максимальная длина уголков - 2 м.

Мои комментарии:

Данный вариант обрамления кантов предусмотрен у всех производителей ДПК декинга.

Рассмотрим некоторые "подводные камни" опять на примере инструкций Werzalit.

Цитата из инструкции:

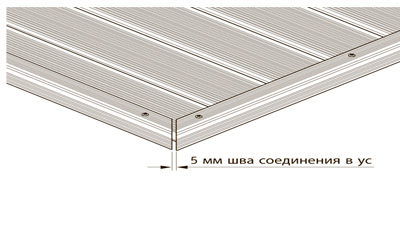

"На продольном стыке и стыке в ус должен выдерживаться компенсационный зазор минимум 5 мм ".

Что-то мало, где я видел этот момент в инструкциях других производителей и на страницах портфолио их официальных сайтов. Вопрос, как вы понимаете серьезный, и, способный стать причиной деформации настила.

Теперь по поводу инструкций Werzalit:

Очень расплывчатая формулировка - "минимум 5 мм".
Нет никакой привязки ни к температуре в момент монтажа, ни к длине настила.
И вопрос по эстетике конструкции с обилием таких швов "минимум 5 мм".
Мне, например, такой пол не симпатичен, мягко говоря.

Предположим, имеем пол в виде трапеции с длиной основания 6 м.

Рассмотрим обрамление линии основания трапеции с поперечным расположением декинга к рассматриваемой линии.

• Торцы декинга отпиливаем в одну линию.
• Алюминиевый уголок монтируем сегментами по 2 м, с зазором по длине 5 мм и отступом от декинга 10 мм.

При увеличении окружающей температуры получаем различное увеличение длин досок. И последствия в виде вырванного крепежа уголков, нарушения ровной линии края настила, коробление досок.

Вот одна из основных причин, почему я на протяжении последних лет опасался применять ДПК декинг в своих беседках и террасах.

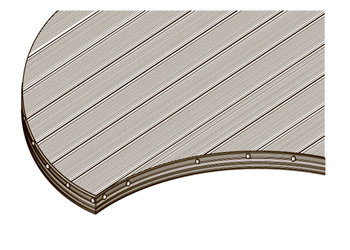

Можно ли делать закруглённые линии в террасах с ДПК настилом.

Я не увидел ни одного производителя, запрещающего применять свои изделия при создании настила с закруглённой линией.
Однако, все их инструкции (у некоторых, просто, нет инструкций по этому вопросу) вызвали у меня больше вопросов, чем ответов.
Между прочим, Werzalit, в этом плане, не исключение.

Опять обратимся к инструкции Werzalit:

Здесь присутствуют инструкции к закруглениям радиусом только более 2 м.

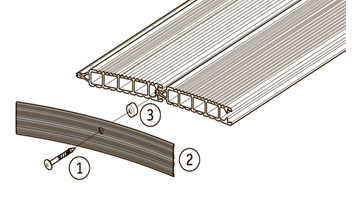

Для обрамления закруглений используется торцевая алюминиевая планка шириной 70 мм.
Для её монтажа применяются универсальные шурупы 60/45 мм и дистанционная втулка Werzalit.

• Крепёж осуществляется в каждую доску в области канала под шуруп (область "шпунта" доски).
• Для этого в доске сверлится отверстие 4 мм, перпендикулярное линии закругления, а в планке отверстие, больше диаметра шурупа, на линии внутреннего желобка.
• Компенсационный зазор достигается посредством установки пластиковой дистанционной втулки.
• При соблюдении инструкции верхняя грань уголка будет находиться на 2 мм ниже уровня пола.

В теории, на первый взгляд, всё красиво.

Но давайте разбираться более подробно.

В инструкции не указан шов в продольной линии алюминиевой планки (на прилагаемом рисунке его вообще нет).

Если исходить из предыдущих рекомендаций Werzalit, шов должен быть, и его ширина должна составлять минимум 5 мм.

• Если это так, то при радиусном закруглении в области шва будет деформация линии планки даже без учёта термического расширения декинга (напомним, указано крепление только в область "шпунта" доски).
• С учётом термического расширения, деформация линии может достичь 1-2 см.
• Соответственно, линия торца самого декинга может измениться на 1-2 см.

О какай эстетике и качестве настила может идти речь?
На самом деле, это далеко не все вопросы, возникшие у меня в ходе ознакомления с инструкциями по монтажу декинга ДПК различных производителей.
Я, например, ещё не затронул тему монтажа ступеней из ДПК.

Посмотрим, как прокомментируют данную статью сами производители. Сам я, многие спорные моменты, смог решить посредством использования "F" профиля из алюминия.
