Искрогаситель на печные и каминные трубы беседок.

Этой теме решил уделить отдельную страницу.
На стопроцентный охват материала по этому вопросу, в принципе, претендовать не берусь. В первую очередь по тому, что я не печник.

Но, так как я занимаюсь изготовлением беседок, а в 80-90% заказов беседки комплектуются камином, проблему обрамления оголовка печной трубы мне приходится решать.

Начну с практического аспекта.
За пять лет работы с беседками, устанавливать искрогаситель пришлось лишь однажды в сезон 2012 года.
Причём, не единожды приходилось монтировать беседку, вокруг уже построенного камина-барбекю (никаких искрогасителей).
Приходилось, не раз давать консультации по уже построенным беседкам и по проектам беседок сторонних архитекторов (никаких искрогасителей).
И очень редко просто видел колпаки с искрогасителями (речь идёт о беседках в частной застройке, в кафе и ресторанах ситуация несколько иная, там, зачастую, наблюдается непрерывная многочасовая работа камина, и нормы пожарной безопасности совсем другие).

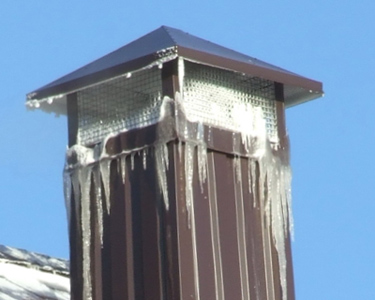

зонт  с  искрогасителем, покрытый  заледеневшими  подтёками

фотография взята с одного из белорусских строительных форумов
ситуация, вообще-то не совсем типичная,
но мало кто захочет получить подобное развитие событий на своём доме
Иногда, приходилось наблюдать сетку, перекрывающую верхнюю горизонтальную линию дымового канала, смонтированную на клеевом или цементном растворе, без колпака.
Почти всегда, после первой зимы, были серьёзные растрескивания стяжки, а через несколько лет, я думаю, эта участь ждала и верхние ряды кирпичной кладки.
Плюс, если ячейки были 2-5 мм - они были частично забиты уже после 5-10 проб эксплуатации.

На вопрос к владельцам - зачем печник поставил сеточку.
Ответы были, примерно, однотипные - птицы, листья, искры.

Своё мнение по поводу монтажа горизонтальной сеточки, перекрывающей дымовой канал, я озвучил.

Теперь рассмотрим искрогаситель, обрамляющий вертикальные грани печного зонтика.

Начнём с сечения сетки.
Большинство производителей используют сетки с ячейкой от 2 на 2мм до 5 на 5 мм. Причём, используют материал - кислотоустойчивая нержавейка.
Когда в 2012 году заказчица категорично сказала - ставим искрогаситель. Созвонился со всеми знакомыми печниками.
Вердикт однозначный - при таких размерах ячейки, даже при относительно активной эксплуатации, будет забиваться в течение сезона.
Перепроверил информацию на основных русскоязычных строительных форумах, подавляющая часть печников подтвердило вердикт - сетка забьётся.
На практике, пришли к компромиссному решению.
Выбрали ячейку 2 на 3,5 мм, правда, времени в запасе не было, выпал первый снег, пришлось использовать сетку из оцинкованного металла (другую сетку на строительном рынке Минска сразу найти не удалось).

Но на данном объекте, искрогаситель был не обходим.

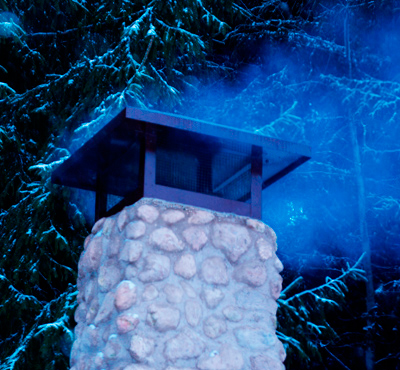

зонт с  искрогасителем на  трубе, облицованной  камнями

обратите внимание на двойное дно крышки
все знакомые жестянщики перешли на такую форму зонтов,
это увеличивает жёсткость конструкции, сопротивление ветру, долговечность изделия,
кроме того, меньше возникающие завихрения и продукты сгорания вместе с конденсатом не стекают по наружному периметру крышки

  • Беседка стоит, фактически, в лесу.
  • Ветви ближайшей ели, высотой около 50 метров, нависают над скатом кровли, да и до самой трубы менее 2 метров.
  • Кровельный материал - гибкая черепица.
  • К моменту моего появления на объекте уже был изготовлен камин с выведенным и, облицованным камнями, дымоходом.
  • Высота от топки, до верха трубы была меньше 3,5 м.
    Сечение канала - 25 на 25 см, сама труба в пол кирпича с облицовкой валунами.
    В принципе, тяга была достаточная.
    Но беседка открытая и кровля из гибкой черепицы.
  • По этому, трубу наращивали.
    Так как заказчица, однозначно, хотела видеть трубу из камней, а реальную несущую конструкцию камина никто не знал (делали сторонние печники), решили наращивать на 80 см.
    Что, явно маловато по всем нормам.
В итоге, тяга более чем достаточная даже с искрогасителем.
Проверяли и в сырую погоду, и во время сильного ветра, и во время снегопада.
Причём, сжигали, как обрезки технической сушки, так и кору сырого дуба, промокшего насквозь под проливным дождём.

 зонтик  сложной  конструкции с   искрогасителями  на  всех  отсеках

варианты изготовления зонтика на сложную систему вентиляционных и отопительных каналов
от нашего компаньона
